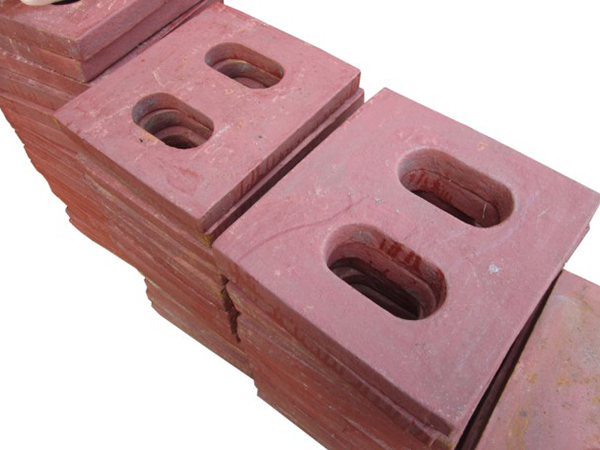

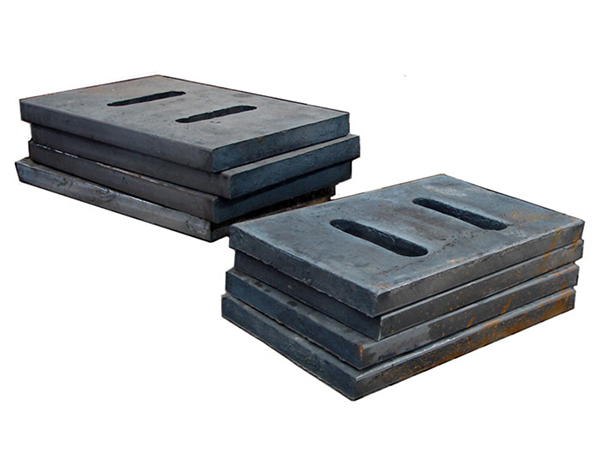

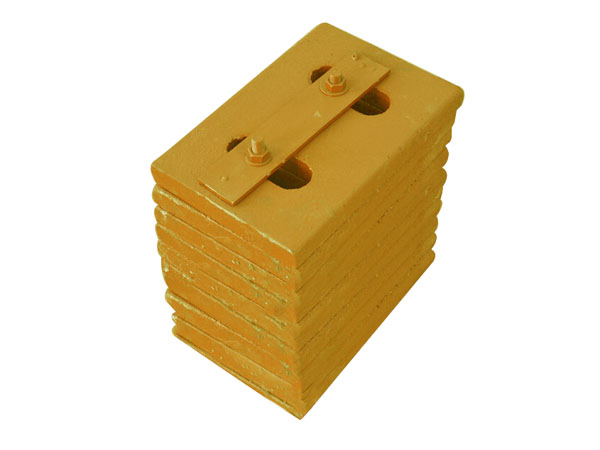

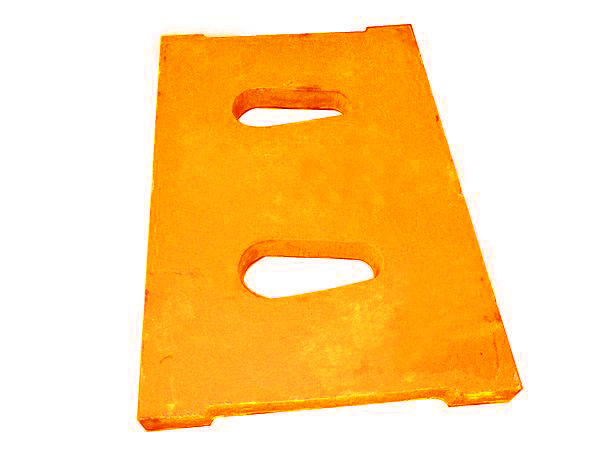

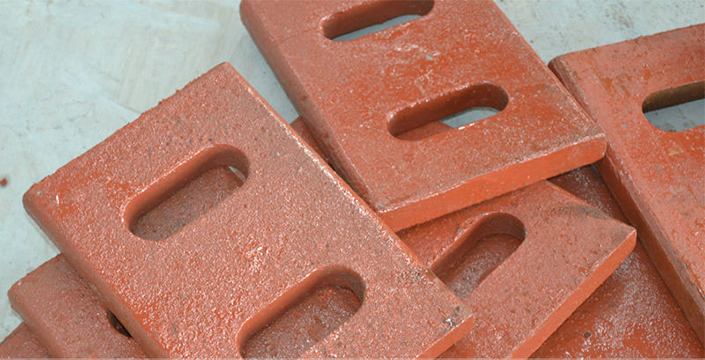

Распорные плиты
Наименование: Распорные плиты
Совместимое оборудование: Щековая дробилка
Материал: Высокомарганцовистая сталь, улучшенный композиционный материал, модифицированная высокомарганцовистая сталь, сверхпрочная марганцевая сталь
Применение: Распорные плиты используются в конструкции щековых дробилок, которые широко распространены в горнодобывающей промышленности, металлургии, производстве строительных материалов, дорожном и железнодорожном строительстве, водном хозяйстве, химической промышленности и других отраслях для измельчения руд и других кусковых материалов до зерна среднего размера.
Возможность изготовления под заказ: Да
Модель дробилки: любые модели
Объем заказа: неограниченный
Функции
Распорные плиты являются цельнолитыми стальными отливками, которые служат в конструкции щековой дробилки для передачи движения шатуна подвижной плите и в то же время для защиты механизма дробилки от серьезных поломок. В случае перегрузки или попадания в дробилку недробимых объектов, размер которых превышает размер разгрузочного отверстия, распорная плита разламывается с целью предотвращения поломки более дорогостоящих деталей.
Распорные плиты соединены с сухарем (вкладышем распорной плиты) посредством сопряжения качения поверхностей роликовой формы, что существенно сокращает трение между ними. Для работы сопряжения необходим лишь тонкий слой смазочного материала.
| Модель | Загрузочное отверстие ( мм ) |
Макс. размер фракции материала на входе ( мм ) |
Раз рузочное отверстие ( мм ) |
Производительность ( т/ч ) |
Скорость вращения эксцентрикового вала( об /мин) |
Мощность двигателя ( кВт ) |
| 250 × 400 | 210 | 20-60 | 5-20 | 290 | 15 | |
| 400 × 600 | 350 | 40-100 | 15-60 | 275 | 30 | |
| 500 × 750 | 425 | 50-100 | 40-110 | 250 | 55 | |
| 600 × 750 | 480 | 75-150 | 60-150 | 250 | 75 | |
| 600 × 900 | 500 | 65-180 | 65-160 | 250 | 55-75 | |
| 700 × 900 | 650 | 75-150 | 100-220 | 250 | 90 | |
| 750 × 1060 | 630 | 80-180 | 110-320 | 250 | 110 | |
| 870 × 1060 | 750 | 80-200 | 140-350 | 250 | 90 | |
| 900 × 1200 | 780 | 95-225 | 220-450 | 200 | 110 | |
| 1000 × 1200 | 850 | 195-265 | 250-500 | 200 | 110 |
